 Embrayage 1031 et remontage de mon 1030

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2, 3, 4  Suivant
AuteurMessage
JEAN-MARIE
Administrateur

Administrateur
Messages : 1466
Date d'inscription : 25/10/2011
Age : 64
Localisation : Westerlo
Pays : Belgique

http://gutbrod-motostandard.forumactif.com/portal

MessageSujet: Re: Embrayage 1031 et remontage de mon 1030   Lun 6 Mai 2013 - 21:34

Bonsoir à tous,

Elles ont peut-être eu vent du projet que tu avais à leurs sujet.

J'espère que cela ira pour ton moteur, tiens nous au courant des avancements.

A+,

------------------------
Amicalement,

Jean-Marie  tracteur2
(toujours prêt a apprendre plus)
Revenir en haut Aller en bas
http://gutbrod-motostandard.forumactif.com/portal
michelstand
Membre permanent

Membre permanent
Messages : 624
Date d'inscription : 20/04/2013
Age : 67
Localisation : Rhone Alpes
Pays : France


MessageSujet: Re: Embrayage 1031 et remontage de mon 1030   Lun 6 Mai 2013 - 22:17

bilbil a écrit:


voici le topo michel,

tape Piège topcat.ch

Chère cliente, cher client

Merci beaucoup pour votre commande que nous confirmons comme suivant :

Qté.Articleprix unitairePrix
1 xPiège topcat43,50 € 43,50 €
Commande: 43,50 €
Frais de port/dédouanement: 17,05 €
TVA (19%): 11,50 €
Montant: 72,05 €


Remarques







Votre commande va arriver pendant les prochaines deux semaines.

Vous allez recevoir la facture ensemble avec le paquet.
Paiement demandé par virement bancaire. Conditions de paiement: 30 jours net.

Meilleures salutations


Andermatt Biocontrol AG
Stahlermatten 6
CH-6146 Grossdietwil
Tel: ++41 62 917 51 25
Fax: ++41 62 917 50 06
e-mail: sales@biocontrol.ch :

Bilbil,
pardonne moi de ne pas t' avoir remercier plus tôt pour le renseignement , dont acte.

------------------------
amicalement

Michel
Revenir en haut Aller en bas
bilbil
Membre permanent

Membre permanent
Messages : 343
Date d'inscription : 14/01/2013
Age : 50
Localisation : 01
Pays : France


MessageSujet: Re: Embrayage 1031 et remontage de mon 1030   Lun 13 Mai 2013 - 6:02

bonjour,

enfin il fait du bruit le zinzin et du premier coup mais un nouveau soucie arrive sur mon carbu, taraudage de l'arrivée d'essence hs

donc commande d'un carbu avant la réparation de celui-ci



voici mon remontage,







donc, a suivre.

bonne journée.


Dernière édition par bilbil le Mar 14 Mai 2013 - 19:50, édité 1 fois
Revenir en haut Aller en bas
bilbil
Membre permanent

Membre permanent
Messages : 343
Date d'inscription : 14/01/2013
Age : 50
Localisation : 01
Pays : France


MessageSujet: Re: Embrayage 1031 et remontage de mon 1030   Mar 14 Mai 2013 - 19:36

bonsoir,

petite suite.


le carburateur qui a sont tauraudage hs pour le banjo







maitenant l'ambrayage du 1031 qui etait déjà demonté du moteur.











mon disque refait avec unne épaisseur de 8mm a suivre ce wk.










voici pour ce jour.

bonne soirée.
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: Embrayage 1031 et remontage de mon 1030   Mar 14 Mai 2013 - 21:45

Bonjour William,

Je suis certain qu'une solution sera trouvée pour ton carbu,
Pour ton disque d'embrayage, combien d'épaisseur??? normalement cela ne peut dépasser les 8mm "Maxi" !

tu es sur la bonne voie... continue courage !
Revenir en haut Aller en bas
bilbil
Membre permanent

Membre permanent
Messages : 343
Date d'inscription : 14/01/2013
Age : 50
Localisation : 01
Pays : France


MessageSujet: Re: Embrayage 1031 et remontage de mon 1030   Lun 20 Mai 2013 - 12:41

bonjour,

de retour voici la suite.

pour le carbu c'est pratiquement bon sauf que la cuve a quelque pertes avez vous une adresse pour le joint?





sur cette photo il y a que 2 vis de mise et la patte ne tiend pas

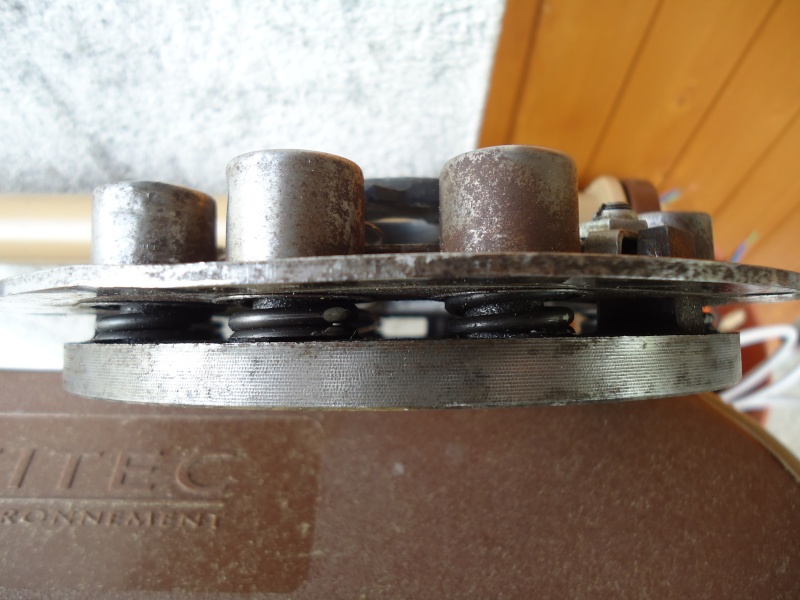

sur cette photo il y a les deux ressorts de gauche comprimés et celui de droite non comprimé





cela est t'il normal?

merci a vous et bon lundi.
Revenir en haut Aller en bas
michelstand
Membre permanent

Membre permanent
Messages : 624
Date d'inscription : 20/04/2013
Age : 67
Localisation : Rhone Alpes
Pays : France


MessageSujet: Re: Embrayage 1031 et remontage de mon 1030   Lun 20 Mai 2013 - 19:38

Bonsoir Bilbil

Si on compare ces 2 images , il semblerait qu'il y est un problème !


------------------------
amicalement

Michel
Revenir en haut Aller en bas
jcc
Membre assidu

Membre assidu
Messages : 93
Date d'inscription : 15/04/2013
Age : 54
Localisation : rochefort sur mer
Pays : France


MessageSujet: Re: Embrayage 1031 et remontage de mon 1030   Lun 20 Mai 2013 - 21:45

bonsoir michelstand
a mon avis il y a pas de problème sur la photo de bibil c"est le disque n'est pas en place, c'est pour cela que la butée est reculée.
Pour qui ce qui est du problème des ressorts j'ai démonté plusieurs embrayage de motostandard est a l'origine il y a un ressort sur deux. comme le plateau a tous les ressorts est ce que n'ont pas été rajouter et qu'ils n'auraient pas le meme pas? Suspect
seul un démontage pourrait le confirmer. Shocked
enfin c'est qu'une supposition
cordialement jcc
Revenir en haut Aller en bas
michelstand
Membre permanent

Membre permanent
Messages : 624
Date d'inscription : 20/04/2013
Age : 67
Localisation : Rhone Alpes
Pays : France


MessageSujet: Re: Embrayage 1031 et remontage de mon 1030   Lun 20 Mai 2013 - 22:37

Bonsoir Jcc
effectivement la butée dépasse beaucoup et sur ma photo on voit les canelures du disque .

------------------------
amicalement

Michel
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: Embrayage 1031 et remontage de mon 1030   Lun 20 Mai 2013 - 23:19

Bonsoir à tous,

Hèèèè Les gars, regardez les photos de Bilbil,

Manque quelque chose là..;Non??? (pas bonne la pièce)!!!!!

Revenir en haut Aller en bas
bilbil
Membre permanent

Membre permanent
Messages : 343
Date d'inscription : 14/01/2013
Age : 50
Localisation : 01
Pays : France


MessageSujet: Re: Embrayage 1031 et remontage de mon 1030   Mar 21 Mai 2013 - 5:56

michelstand a écrit:
Bonsoir Bilbil

Si on compare ces 2 images , il semblerait qu'il y est un problème !


bonjour,Wink

merci pour les infos.

effectivement sur la photo mon disque n'est pas en place car je ne peut remettre les vis, mais je ne comprend pas comment la rondelle centrale et enfoncée car même en ayant le disque de mis j'ai pas la même

image.

donc a suivre.Question

bonne journée.
Revenir en haut Aller en bas
jcc
Membre assidu

Membre assidu
Messages : 93
Date d'inscription : 15/04/2013
Age : 54
Localisation : rochefort sur mer
Pays : France


MessageSujet: Re: Embrayage 1031 et remontage de mon 1030   Mar 21 Mai 2013 - 21:22

Bonsoir bilbil,
As-tu regardé pour ton problème de ressorts ?
Pour ce qui est du plateau, une fois les vis serrés sur le volant avec le disque mis je vois pourquoi la butée ne serai pas dans la bonne position! Suspect
Cordialement jcc

Revenir en haut Aller en bas
bilbil
Membre permanent

Membre permanent
Messages : 343
Date d'inscription : 14/01/2013
Age : 50
Localisation : 01
Pays : France


MessageSujet: Re: Embrayage 1031 et remontage de mon 1030   Mer 22 Mai 2013 - 5:19

bonjour,

je regarde ce wk pour démonter les ressorts.

bonne journée.
Revenir en haut Aller en bas
Lucky Luke
Modérateur

Modérateur
Messages : 643
Date d'inscription : 10/07/2012
Age : 58
Localisation : Entité de Charleroi
Pays : Belgique


MessageSujet: Re: Embrayage 1031 et remontage de mon 1030   Mer 22 Mai 2013 - 21:46

Bonsoir à tous,

A bien y regarder, je dirais que ces disques sont comme la Stella et le Canada dry.

Les trois leviers de manoeuvre n'ont pas les même angles de plis. Pas assez de pénétration dans leur logement chez le tien BilBil

Voir si possibilité de correction (sans fragiliser) repliage à chaud.

Lucky
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: Embrayage 1031 et remontage de mon 1030   Jeu 23 Mai 2013 - 6:04

Bonjour à tous,

Il y à visiblement un GROS problème,
Ce problème devrait être Résolu par une certaine personne
Revenir en haut Aller en bas
bilbil
Membre permanent

Membre permanent
Messages : 343
Date d'inscription : 14/01/2013
Age : 50
Localisation : 01
Pays : France


MessageSujet: Re: Embrayage 1031 et remontage de mon 1030   Jeu 23 Mai 2013 - 12:33

bonjour,

normalement j'ai un autre mécanisme samedi cheers si la poste fait sont boulot.

donc a suivre.

bonne journée.
Revenir en haut Aller en bas
mcgyver
Modérateur

Modérateur
Messages : 442
Date d'inscription : 23/09/2012
Localisation : Gard
Pays : France


MessageSujet: Re: Embrayage 1031 et remontage de mon 1030   Jeu 23 Mai 2013 - 22:25

Bonsoir a tous !
Euuuhhh tu pourrais ,démonter ton mécanisme et nous montrer ton disque ?? e ton mécanisme (Recto /verso )
*est il neuf ? a la cote d'origine ? l'as tu fait regarnir ? et si oui a quelle épaisseur de garnitures ?
Est il déja dans le bon sens ?
Revenir en haut Aller en bas
bilbil
Membre permanent

Membre permanent
Messages : 343
Date d'inscription : 14/01/2013
Age : 50
Localisation : 01
Pays : France


MessageSujet: Re: Embrayage 1031 et remontage de mon 1030   Jeu 30 Mai 2013 - 6:03

bonjour, Very Happy

j'ai regardé pour demonter mon mécanisme mais j'y suis pas arrivé, a voir.


voici le nouveau mécanisme.



beaucoup plus souple que le mien.



le nouveau disque qui mesure 6mm d'épaisseur et a l'origine le mien etait a 7mm.



voici le remontage, tout ok. cheers cheers



je prépare le montage pour retoucher le mien avant un remontage complet de l'embrayage







donc a suivre car j'en suis plus a une semaine prés et aprés c'es la partie électrique. affraid affraid

bonne journée.
Revenir en haut Aller en bas
mcgyver
Modérateur

Modérateur
Messages : 442
Date d'inscription : 23/09/2012
Localisation : Gard
Pays : France


MessageSujet: Re: Embrayage 1031 et remontage de mon 1030   Jeu 30 Mai 2013 - 8:55

Bonjour a tous !
Le disque que tu as fait regarnir fait 7 d'épaisseur (normalement c'est un pro qui te l'a fait ) alors pourquoi vouloir le retoucher ?
La cote originelle (disque neuf ) serait de combien ? Quelqu'un a t'il cette info ?
As tu essayé de le monter et de voir s'il débraye correctement AVANT de le retoucher ?
Le disque de remplacement (a 6mm) est peut etre un peu usé ,non ?
Revenir en haut Aller en bas
JEAN-MARIE
Administrateur

Administrateur
Messages : 1466
Date d'inscription : 25/10/2011
Age : 64
Localisation : Westerlo
Pays : Belgique

http://gutbrod-motostandard.forumactif.com/portal

MessageSujet: Re: Embrayage 1031 et remontage de mon 1030   Jeu 30 Mai 2013 - 9:41

Bonjour à tous,

Cela peut te servir Bilbil pour le remontage.


------------------------
Amicalement,

Jean-Marie  tracteur2
(toujours prêt a apprendre plus)
Revenir en haut Aller en bas
http://gutbrod-motostandard.forumactif.com/portal
bilbil
Membre permanent

Membre permanent
Messages : 343
Date d'inscription : 14/01/2013
Age : 50
Localisation : 01
Pays : France


MessageSujet: Re: Embrayage 1031 et remontage de mon 1030   Jeu 30 Mai 2013 - 19:43

bonsoir,

mcgyver,tu ne lis pas correctement les postes car j'ai fait refaire mon disque qui maitenant fait 8mm d'épaisseur que j'ai lu mais ou? que je raméne a 7mm, pour

confirmer que le premier mécanisme ne fonctionne pas car il est trop dure il te faut les 2 main pour que sa bouge un peut.

j'ai pas pu voir s'il débrayé car il ne se monte pas avec les 2 mécanismes et que le moteur est sur cales.

pour info, quand on monte le mécanisme seul il reste 5mm entre les deux et tu ne peut pas mettre un disque avec un mécanisme qui ne se comprime pas ou trop dure, le nouveau je l'enfonce d'une main.

donc a suivre.

jean-marie, merci pour l'info.

bonne soirée



Revenir en haut Aller en bas
mcgyver
Modérateur

Modérateur
Messages : 442
Date d'inscription : 23/09/2012
Localisation : Gard
Pays : France


MessageSujet: Re: Embrayage 1031 et remontage de mon 1030   Jeu 30 Mai 2013 - 20:53

Bonsoir a tous !
Je ne sais pas si je ne lis pas bien ...c'est possible ...mais j'essaie surtout de déchiffrer Embarassed et ce n'est pas vraiment simple
Citation :
pour info, quand on monte le mécanisme seul il reste 5mm entre les deux et tu ne peut pas mettre un disque avec un mécanisme qui ne se comprime pas ou trop dure, le nouveau je l'enfonce d'une main.
Si j'entends bien ,lorsque tu montes le mécanisme sur le volant (sans disque ) il reste 5 mm entre la face d'appui du volant et celle du plateau presseur .....est ce le cas ?
Hormis la dureté ,je n'ai encore pas compris ce qui n'allait pas sur le mécanisme incriminé ....
L'avancement des doigts et de la glace ,sont sans doute dus a un réglage non conforme des trois vis de réglage
Combien de ressort as tu sur ton nouveau mécanisme ? 3/6 ou 9 ?
Un mécanisme que tu peux contraindre d'une seule main me parait etre "un peu fatigué " et risque fort de patiner
Je ne connais pas l'embrayage du 1030 (pas encore ...) mais vu la force que l'on doit appliquer sur la pédale d'un 1050 (et vu le bras de levier )
ça m'étonnerai fort que l'on puisse le contraindre d'une main (au niveau de la glace )
Revenir en haut Aller en bas
Mtb
Membre assidu

Membre assidu
Messages : 42
Date d'inscription : 12/09/2012
Localisation : 82.Tarn et garonne
Pays : France


MessageSujet: Re: Embrayage 1031 et remontage de mon 1030   Ven 31 Mai 2013 - 9:53

j'abonde dans le sens de macG
il semblerait que le mécanisme incriminé est été "trafiqué" ce qui ne doit pas être, puisque taré d'usine.
pour info; sur les 1050, il faut, de notoriété publique, un levier sur la biellette de la cloche pour pouvoir compresser le mécanisme. impossible de le faire à la main, même par la biellette de commande seule.
pourquoi en serait il autrement sur les 1030 etc... puisque ils emploient les mêmes pièces hormis les diamètres ?
Revenir en haut Aller en bas
Mtb
Membre assidu

Membre assidu
Messages : 42
Date d'inscription : 12/09/2012
Localisation : 82.Tarn et garonne
Pays : France


MessageSujet: Re: Embrayage 1031 et remontage de mon 1030   Ven 31 Mai 2013 - 10:13

pour info, un ensemble pour un 1030 (photos reçues d'un forumiste du forum rouge)




Revenir en haut Aller en bas
dominique8791
Membre permanent

Membre permanent
Messages : 166
Date d'inscription : 01/07/2012
Age : 51
Pays : France


MessageSujet: Re: Embrayage 1031 et remontage de mon 1030   Ven 31 Mai 2013 - 18:04

Bonjour

Sur mon 1031 (même mechanisme mais avec 9 ressorts au lieu de 6), il y avait des rondelles entre le mécanisme et le volant, lors de ma remise en etat, j'ai été obligé de retoucher au trois vis de réglage car la "glace' n'agissait plus sur les trois doigts, j'ai donc retouché les trois vis et contrôlé la planéité de la glace avec un comparateur, je pense que tu as le même PB que moi...

A+
Dom
Revenir en haut Aller en bas
Contenu sponsorisé



MessageSujet: Re: Embrayage 1031 et remontage de mon 1030   Aujourd'hui à 3:51

Revenir en haut Aller en bas


Embrayage 1031 et remontage de mon 1030

Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 2 sur 4Aller à la page : Précédent  1, 2, 3, 4  Suivant

 Sujets similaires

-
» Les messages verouillés pour non "remontage" de sujet
» Probleme d'embrayage
» Laguna II phase 1 - 1.9 dcI 120 changement embrayage
» [LAG II ph1] Problème avec la pédale embrayage
» Remontage I7 - 860 - modification hoses, cpu block et fans

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Fans Gutbrod - Motostandard Belgique :: Forum :: La restauration de vos machines-
