MessageSujet: ce MC7 n'ira à la casse que si j'abandonne!   Ven 17 Mai 2013 - 1:37

Bonjour à tous,

Beaucoup d'entre vous ont déjà parcouru, sur le forum Fans de motostandard, la restauration de mon MC7.

Aujourd'hui, pour les F. G.M.B et par crainte qu'il ne disparaisse des rubriques bleues, je réitère ma présentation.

Petite histoire de mon vieux motoculteur.

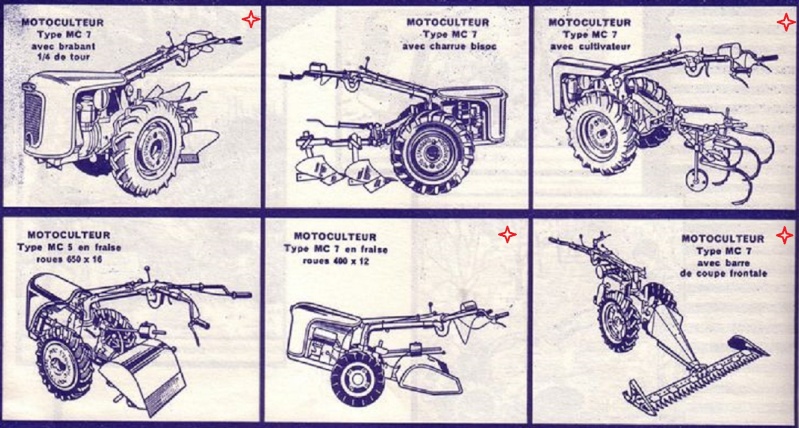

L'achat de cette machine et de tous ses accessoires (croix en rouge)remonte à 1958. C'est la deuxième livraison que l'importateur belge de la marque Motostandard, monsieur Dussart José, alors âgé de 24 ans, honorait de sa longue carrière.



La motivation de mon oncle et de mon père, pour cette acquisition, était de remettre en culture les diverses parcelles de terrain laissées en jachère, après le décès de leur brave ardennais.
Au fil des saisons, quelques avaries sont survenues, mais la disponibilité des pièces de rechange autorisait la continuation d'emploi.
Jusqu'au moment, où pendant le labour 1994, la couronne dentée du pont s'est brisée
Lors du démontage d'investigation, mon père, tracassé par cette panne et fortement amoindrit par des problèmes circulatoires, a mal assuré le moufflage de suspension.
L'équipement bascula sur le béton du hangar, avec le regrettable morcèlement du carter de pont en quatre.
Sous prétexte d'insuffisance de temps, mais surtout pour préserver la santé de mon paternel (usé par plus de 50 ans de travail), j'ai postposé toutes réparations, jusquà son départ pour les champs célestes.

En écrivant ces lignes, une petite idée m'est venue. "Et pourquoi, avant de poursuivre, tu ne collerais pas quelques macros numériques de vieilles photos papier "

Demain matin, je vais m'y atteler, sans assurances que les résultats soient exploitables. (Cela pourrait en encourager d'autres.)

lucky luck
Revenir en haut Aller en bas
Lucky Luke
Modérateur

Modérateur
Messages : 650
Date d'inscription : 10/07/2012
Age : 58
Localisation : Entité de Charleroi
Pays : Belgique


MessageSujet: Re: ce MC7 n'ira à la casse que si j'abandonne!   Sam 18 Mai 2013 - 0:47

Bonsoir

Voici quelques tirages papier que j'ai numérisé ce matin.
1978 mon frangin aux mancherons opération sortie de grumes d'épicéa de première éclaircie. - - - - - - - - - - - - - - Printemps 1988 : ma fille, du haut de ses 5 ans mime son papy
-
Mon père vient de charruer un morceau de prairie pour créer la deuxième sole de mon jardin - - - - - - - - - - - - Après transformation du MC7, il passe un solide coup de rotavator sur le labour
-

2004 Début de La restauration

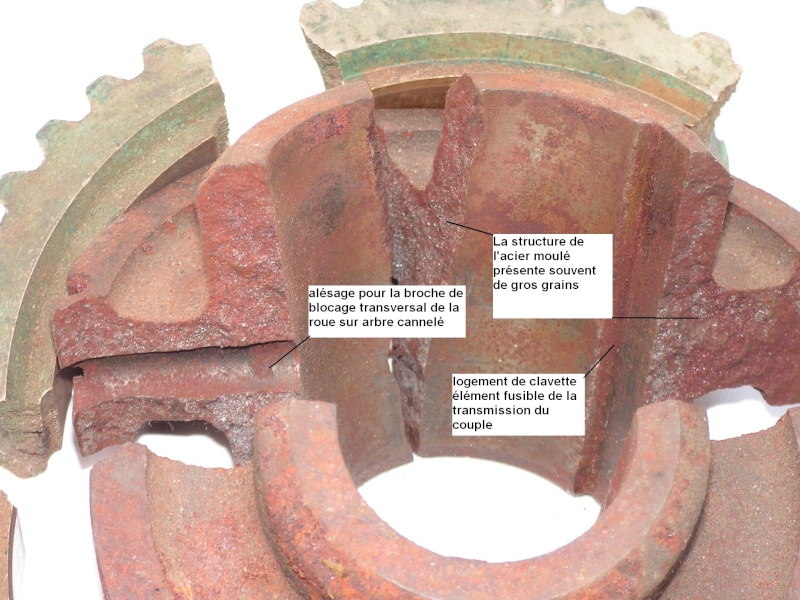

L'état de la roue hélicoîdale d'origine
-


Après de multiples démarches auprès d'usineurs-tailleurs, je déniche "les perles" de la profession, dans la région de La Louvière.
Ce tandem fraternel allie Efficience et connaissances, et de plus, ils adorent les sauvegardes de vieilles mécaniques. Comme le monde est petit!
A mon plus grand étonnement, lorsque je les rencontre, j'apprends que je suis le collègue de leur beau-frère.
Comme leur priorité est de fournir les sociétés commanditaires de séries avant de dépanner à l'unité le particulier, j'accepte d'attendre le temps qu'il faudra.
C'est finalement aux alentours des 22 mois, que j'ai la joie de prendre possession de ma nouvelle roue hélicoïdale. Et côté facture, un cadeau pour ma patience et comme encouragement: 400€ !

- -

J'ai mis à profit le délais de fabrication de ma nouvelle roue pour reconstruire le carter du pont.
C'est en expliquant mon problème avec des ajusteurs et soudeurs spécialisés de ma boîte, que l'option soudure des morceaux d'origine fut prise.
-


montage du carter de clabotage droit avec son contre moyeu puis retournement pour introduire la nouvelle roue dans son logement.
Cela n'a pas été facile car peu d'espace entre la roue et l'alèsage. (petits pinçons au bouts des doigts)



Enduit et montage du carter de clabotage et contre moyeu gauche.

Vue côté boîte: l'arbre cannelé est en fait l'extrémité de la vis sans fin. Elle rentre dans la boîte de vitesse et sert de guide-coulisse aux trains de pignons baladeurs.
Naturellement, avant pliage de la rondelle d'arrêt sur trois pans de l'écrou, il y a eu remplacement du joint à lèvres 40 x 65 x 8 DIN6508 et du roulement double à contact oblique 6206 DIN 628.
lucky luck



Revenir en haut Aller en bas
JEAN-MARIE
Administrateur

Administrateur
Messages : 1466
Date d'inscription : 25/10/2011
Age : 64
Localisation : Westerlo
Pays : Belgique

http://gutbrod-motostandard.forumactif.com/portal

MessageSujet: Re: ce MC7 n'ira à la casse que si j'abandonne!   Sam 18 Mai 2013 - 7:39

Bonjour à tous,

Très beau travail Lucky et surtout de la patience pour faire renaître cette machine ancienne.
Les détails avec les photos, c'est top.

------------------------
Amicalement,

Jean-Marie  tracteur2
(toujours prêt a apprendre plus)
Revenir en haut Aller en bas
http://gutbrod-motostandard.forumactif.com/portal
Invité
Invité



MessageSujet: Re: ce MC7 n'ira à la casse que si j'abandonne!   Sam 18 Mai 2013 - 8:44

bonjour à tous,

Belle réalisation Luc,

Les vieux tourneurs fraiseur "les marchaux" prenaient le temps mais le résultat était magnifique,surtout ils aimaient les vieilles machines et prenaient un malin plaisir à les voir revivre.


Revenir en haut Aller en bas
Danlou
Modérateur

Modérateur
Messages : 142
Date d'inscription : 08/08/2012
Age : 58
Localisation : Romeree
Pays : Belgique


MessageSujet: Re: ce MC7 n'ira à la casse que si j'abandonne!   Sam 18 Mai 2013 - 22:22

Hello

Bravo Luc autant pour le travail de restauration que pour le reportage

------------------------
Cordialement, Danlou
Revenir en haut Aller en bas
bilbil
Membre permanent

Membre permanent
Messages : 343
Date d'inscription : 14/01/2013
Age : 50
Localisation : 01
Pays : France


MessageSujet: Re: ce MC7 n'ira à la casse que si j'abandonne!   Mar 21 Mai 2013 - 19:52

bonsoir,

tip top le boulot lucky luke et bonne continuation car pour ma part j'apprend.



bonne soirée.
Revenir en haut Aller en bas
mecaradio
Membre permanent

Membre permanent
Messages : 103
Date d'inscription : 19/01/2013
Age : 55
Localisation : Clemency
Pays : Luxembourg

http://lx2dx.olympe.in/

MessageSujet: Re: ce MC7 n'ira à la casse que si j'abandonne!   Mar 21 Mai 2013 - 21:45

Bonsoir Lucky Luke,

Une belle histoire et une restauration avec un grand 'R'...



Jean-Claude.
Revenir en haut Aller en bas
http://lx2dx.olympe.in/
michelstand
Membre permanent

Membre permanent
Messages : 624
Date d'inscription : 20/04/2013
Age : 67
Localisation : Rhone Alpes
Pays : France


MessageSujet: Re: ce MC7 n'ira à la casse que si j'abandonne!   Mer 22 Mai 2013 - 0:05

Bonsoir Lucky
J'avais déja vu ce reportage de l'autre côté , mais la c'est autre chose

------------------------
amicalement

Michel
Revenir en haut Aller en bas
Lucky Luke
Modérateur

Modérateur
Messages : 650
Date d'inscription : 10/07/2012
Age : 58
Localisation : Entité de Charleroi
Pays : Belgique


MessageSujet: Re: ce MC7 n'ira à la casse que si j'abandonne!   Mer 29 Mai 2013 - 0:23

Bonsoir à tous,

Après le remontage du pont, qui s'est réalisé sans difficultés, j'ai immédiatement fixé la boîte de vitesses.
Hélas,et j'en suis désolé, je n'ai pas photographié toutes les diverses pièces qui constitue cette boîte.

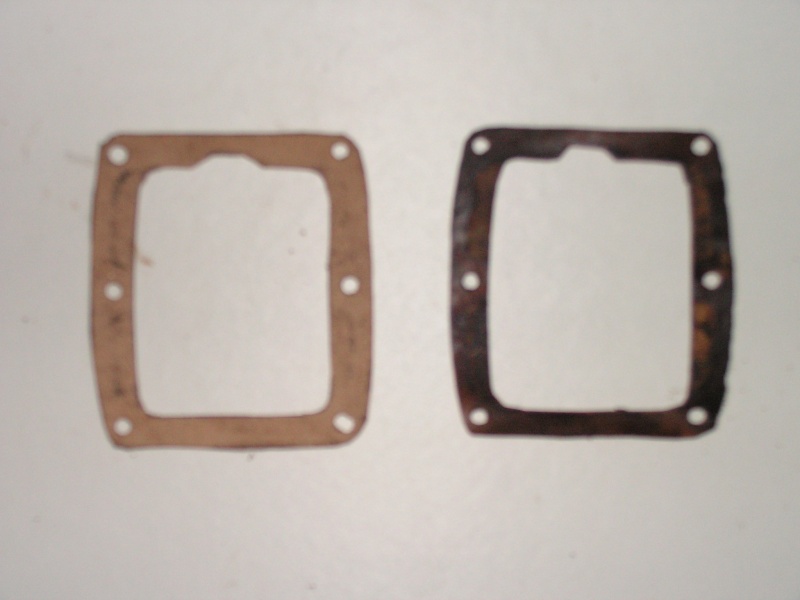

Fabrication de nouveaux joints
joint de carter de boîte et couvercle porte fourchettes ------------------------------------------------------------------------------------------------------- joint entre carter boîte et pont
-



Joint entre carter boîte et carter embrayage ------------------------------------------------------------------------------------- Placement du carter de boîte avant vissage des 4 vis M10 x 25 DIN933 (+ rondelles frein) de liaison pont/boîte
-
Photo de l'ancien arbre secondaire à train de pignons: l'état de certaines dents a imposé son remplacement.
-
boîte de vitesses remontée prête à recevoir le carter d'embrayage ------------------------------------------------------------------------------------------------ carter d'embrayage
-



Revenir en haut Aller en bas
Lucky Luke
Modérateur

Modérateur
Messages : 650
Date d'inscription : 10/07/2012
Age : 58
Localisation : Entité de Charleroi
Pays : Belgique


MessageSujet: Re: ce MC7 n'ira à la casse que si j'abandonne!   Mer 29 Mai 2013 - 22:39

Embrayage à multiples disques à sec

-

Carter d'embrayage ( sa face arrière soutient les roulements des arbres de la boîte de vitesses)
-

Ensemble des disques (à ergots)
-

-

lucky luck
Revenir en haut Aller en bas
Lucky Luke
Modérateur

Modérateur
Messages : 650
Date d'inscription : 10/07/2012
Age : 58
Localisation : Entité de Charleroi
Pays : Belgique


MessageSujet: Re: ce MC7 n'ira à la casse que si j'abandonne!   Mar 17 Sep 2013 - 1:21

Bonsoir à tous,

Après le pont, la boîte et l'embrayage, on passe au moteur 1Z27





accessoire d'arrachement de la turbine











le système d'allumage est protégé de l'humidité par le principe des chicanes








première version - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -  deuxième version addition d'un permutateur  sur  poignée homme mort














a suivre


Dernière édition par Lucky Luke le Dim 8 Déc 2013 - 1:31, édité 1 fois
Revenir en haut Aller en bas
Lucky Luke
Modérateur

Modérateur
Messages : 650
Date d'inscription : 10/07/2012
Age : 58
Localisation : Entité de Charleroi
Pays : Belgique


MessageSujet: Re: ce MC7 n'ira à la casse que si j'abandonne!   Jeu 19 Sep 2013 - 0:31

je poursuis,





montage des accessoires moteur : Le carburateur Solex F 26 NH  (que l'on trouve aussi sur certains moteurs  Bernard)


























Le pot d'échappement



Au démontage du pot d'échappement d'origine, un bruit d'une pièce baladeuse m'a décidé à l'ouvrir. Le voyageur était en fait un morceau de la tôle coupe feu. Le grand tube chicane alvéolé présentant des signes de vieillesse de service, je me suis lancé dans la fabrication d'un nouveau pot  ( l'ajoute de paille d'acier inox dans l'espace "échappement" est ma seule innovation)

Pour réaliser le coupe feu, en employant une tôle perforée de 5 mm d'épaisseur en acier austénitique , j'ai forgé un petit cône alvéolé fermé sur le gros diamètre par une tôle réfractaire de 4 mm d'épaisseur . Ce cône a été soudé par point sur la bride d'échappement en fonte.
Pour le gros tube alvéolé, j'ai bricolé une pièce identique aux crépines sur la photo ci dessous



Le plus difficile a été de cintrer la tôle d'inox 316 L de 1 mm d'épaisseur pour générer les corps du pot.






Le capot de culasse

Celui d'origine ayant de multiples fissures au droit des vis de fixation (vibrations et chocs des milliers de changements de vitesse en 46 ans de travail), il était impératif d'en fabriquer un nouveau
cliché du flanc du côté échappement -  -  -  -  -  -   -   -   -   -   -   -   -   -   -   -   -   -   -   -   -   -   -   -   -   -   -   -   -   -   -   -   -   -   - cliché du flanc côté carburateur


Plaque gousset intérieure d'origine récupérée et assemblée par rivetage



Remarque: lorsque j'ai démonté la poulie du lanceur, ne sachant et ne voyant pas qu'elle était visée, j'ai tiré dessus avec un extracteur. Et la belle s'est brisée.
Forcé d'en refaire une, voilà le résultat
-

La nouvelle est remontée  et bloquée par un écrou maison M14 x 1
-




Il me reste à parler du montage de la poignée Homme-mort ( une grosse sécurité que beaucoup m'ont conseillée)

Lucky


Dernière édition par Lucky Luke le Dim 8 Déc 2013 - 1:50, édité 1 fois
Revenir en haut Aller en bas
motmot32
Nouveau membre

Nouveau membre
Messages : 7
Date d'inscription : 13/09/2013
Age : 39
Localisation : La Campagne
Pays : France


MessageSujet: Re: ce MC7 n'ira à la casse que si j'abandonne!   Sam 21 Sep 2013 - 21:37

énorme ! ce que tu réalises, super boulot, et ultra instructif
en plus ça m'inspire, ayant le même moulin, je sais maintenant comment ôter le ventilo si je devais vérifier l'allumage
Revenir en haut Aller en bas
Lucky Luke
Modérateur

Modérateur
Messages : 650
Date d'inscription : 10/07/2012
Age : 58
Localisation : Entité de Charleroi
Pays : Belgique


MessageSujet: Re: ce MC7 n'ira à la casse que si j'abandonne!   Dim 22 Sep 2013 - 1:48

La MF7 est certes une machine pour faucher, faner et moissonner-lier mais elle peut tirer remorque ou sulky.

Le 1Z27 est puissant et solide. Son fonctionnement est tributaire d'un bonne carburation.
Dans les années 60-70, la carburation était trop riche en huile (1/20) et en alimentation, les problèmes survenaient toujours au niveau bougie. (normal, avec un écartement de 0,4 mm entre les électrodes de la bougie)
Vu la qualité des huiles 2T modernes, j'ai , par étape, opéré une réduction de la proportion du mélange (1/25 puis 1/28 et depuis la révision du moteur 1/33 )
Que du bonheur, plus de perles à la bougie, plus de panache de fumées, démarrages faciles)

Lucky
