 MC7 HIRTH...et sa remorque motrice

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2
AuteurMessage
GORDINI07
Membre permanent

Membre permanent
GORDINI07
Messages : 1321
Date d'inscription : 26/08/2012
Age : 69
Localisation : NÎMES
Pays : France


MC7 HIRTH...et sa remorque motrice - Page 2 Empty
MessageSujet: Re: MC7 HIRTH...et sa remorque motrice   MC7 HIRTH...et sa remorque motrice - Page 2 Icon_minitimeLun 30 Juin 2014 - 12:57

MERCI Jean-Marie
heureusement je ne l'ai pas achetée pour m'en servir intensément...parce que j'ai vu sur l'avant de la transmission de la remorque des cannelures bien fatiguées....
Revenir en haut Aller en bas
GORDINI07
Membre permanent

Membre permanent
GORDINI07
Messages : 1321
Date d'inscription : 26/08/2012
Age : 69
Localisation : NÎMES
Pays : France


MC7 HIRTH...et sa remorque motrice - Page 2 Empty
MessageSujet: Re: MC7 HIRTH...et sa remorque motrice   MC7 HIRTH...et sa remorque motrice - Page 2 Icon_minitimeLun 30 Juin 2014 - 19:16

Bonsoir

les deux pédales de frein de la remorque sont reliées entre elles....comme il n'y en a pas sur le motoculteur, il doit bien falloir appuyer fortement des deux pieds pour que la remorque arrête le tout en cas d'urgence !!!!

MC7 HIRTH...et sa remorque motrice - Page 2 Captu555

a+
JP
Revenir en haut Aller en bas
GORDINI07
Membre permanent

Membre permanent
GORDINI07
Messages : 1321
Date d'inscription : 26/08/2012
Age : 69
Localisation : NÎMES
Pays : France


MC7 HIRTH...et sa remorque motrice - Page 2 Empty
MessageSujet: Re: MC7 HIRTH...et sa remorque motrice   MC7 HIRTH...et sa remorque motrice - Page 2 Icon_minitimeVen 4 Juil 2014 - 15:21

Bonjour

Aujourd'hui ,j'ai voulu faire un constat plus précis de l'état de cette remorque motrice....

Tout d'abord, j'ai retiré les ridelles et enlevé toutes les planches....

La ridelle avant sensée être fixe, ne tenait pratiquement plus !

MC7 HIRTH...et sa remorque motrice - Page 2 Mc7_re10

MC7 HIRTH...et sa remorque motrice - Page 2 Mc7_re11

les tôles de protection des roues étaient découpées sur tout le tour et ne tenaient que parce que légèrement coincées par les planches...

MC7 HIRTH...et sa remorque motrice - Page 2 Mc7_re12

MC7 HIRTH...et sa remorque motrice - Page 2 Mc7_re13

Les planches, toutes pourries, n'ont pas offert une grande résistance !!!

MC7 HIRTH...et sa remorque motrice - Page 2 Mc7_re14

les traverses, le cadre, tout est bien mangé par la rouille !

MC7 HIRTH...et sa remorque motrice - Page 2 Mc7_re15

MC7 HIRTH...et sa remorque motrice - Page 2 Mc7_re16

MC7 HIRTH...et sa remorque motrice - Page 2 Mc7_re17

le plus simple sera , à mon avis de tout enlever....mais l'orage m'a obligé à quitter les lieux précipitamment !

MC7 HIRTH...et sa remorque motrice - Page 2 Mc7_re18

A+
JP
Revenir en haut Aller en bas
GORDINI07
Membre permanent

Membre permanent
GORDINI07
Messages : 1321
Date d'inscription : 26/08/2012
Age : 69
Localisation : NÎMES
Pays : France


MC7 HIRTH...et sa remorque motrice - Page 2 Empty
MessageSujet: Re: MC7 HIRTH...et sa remorque motrice   MC7 HIRTH...et sa remorque motrice - Page 2 Icon_minitimeSam 5 Juil 2014 - 14:20

Toute cette structure de ferraille pourrie ne me parait pas restaurable !
il faut supprimer tout ça et recréer...

En images, ce sera plus compréhensible (je vous fait grâce des quelques coups de meuleuse bien placés !) :


MC7 HIRTH...et sa remorque motrice - Page 2 Remorq11
Revenir en haut Aller en bas
GORDINI07
Membre permanent

Membre permanent
GORDINI07
Messages : 1321
Date d'inscription : 26/08/2012
Age : 69
Localisation : NÎMES
Pays : France


MC7 HIRTH...et sa remorque motrice - Page 2 Empty
MessageSujet: Re: MC7 HIRTH...et sa remorque motrice   MC7 HIRTH...et sa remorque motrice - Page 2 Icon_minitimeSam 5 Juil 2014 - 18:41


en souvenir de cette rouille que j'ai portée à la déchetterie, en voici encore deux photos :

MC7 HIRTH...et sa remorque motrice - Page 2 Remorq14

MC7 HIRTH...et sa remorque motrice - Page 2 Remorq13

A+
JP
Revenir en haut Aller en bas
GORDINI07
Membre permanent

Membre permanent
GORDINI07
Messages : 1321
Date d'inscription : 26/08/2012
Age : 69
Localisation : NÎMES
Pays : France


MC7 HIRTH...et sa remorque motrice - Page 2 Empty
MessageSujet: Re: MC7 HIRTH...et sa remorque motrice   MC7 HIRTH...et sa remorque motrice - Page 2 Icon_minitimeSam 5 Juil 2014 - 18:58

....et maintenant ce qu'il me reste !!!!

MC7 HIRTH...et sa remorque motrice - Page 2 Remorq15

MC7 HIRTH...et sa remorque motrice - Page 2 Remorq16

a+
JP
Revenir en haut Aller en bas
GORDINI07
Membre permanent

Membre permanent
GORDINI07
Messages : 1321
Date d'inscription : 26/08/2012
Age : 69
Localisation : NÎMES
Pays : France


MC7 HIRTH...et sa remorque motrice - Page 2 Empty
MessageSujet: Re: MC7 HIRTH...et sa remorque motrice   MC7 HIRTH...et sa remorque motrice - Page 2 Icon_minitimeDim 6 Juil 2014 - 19:45

J'ai mis la remorque sur cales pour vérifier les freins !
en effet , frein à main (cliquet sur pédale) serré, les roues continuaient de tourner...et puis, il ne faut pas sortir de Polytechnique pour se rendre compte que l'huile du pont coule sur les pneus (en passant par les freins.....)

MC7 HIRTH...et sa remorque motrice - Page 2 Remorq17

Tiens ! c'est original, une pointe de charpentier pour bloquer l'écrou !

MC7 HIRTH...et sa remorque motrice - Page 2 Remorq18

MC7 HIRTH...et sa remorque motrice - Page 2 Remorq19

une fois le tambour et l'axe de roue retirés on y voit plus clair !!!

MC7 HIRTH...et sa remorque motrice - Page 2 Remorq20

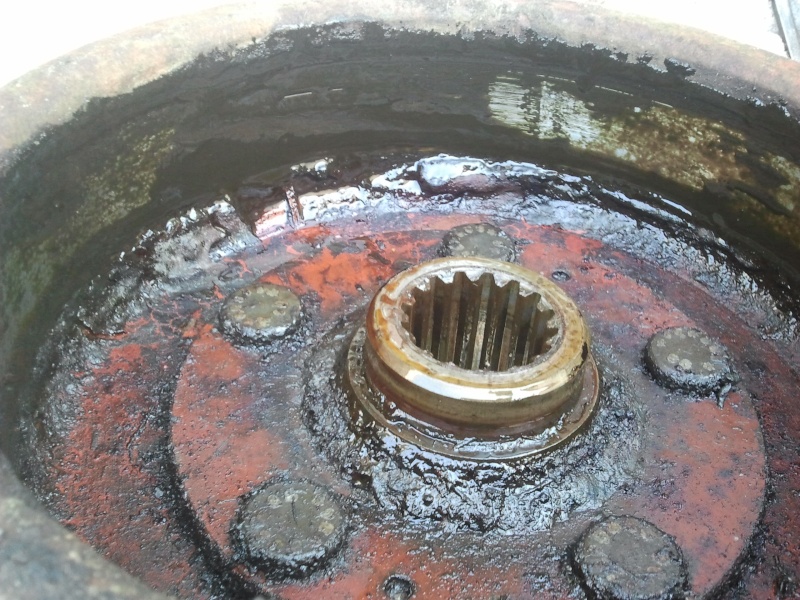

C'est gras !!!! en fait ça dégouline d'huile ! pas besoin de chercher plus loin la cause du mauvais fonctionnement des freins !

MC7 HIRTH...et sa remorque motrice - Page 2 Remorq21

MC7 HIRTH...et sa remorque motrice - Page 2 Remorq22

bon ! eh bien pour un état des lieux, je suis servi !
il n'y a plus qu'à acheter des joints spy et les changer....
Ce n'est pas la peine de regarder le niveau d'huile dans le pont...il est certainement très bas, voire inexistant !!!

a+
JP
Revenir en haut Aller en bas
JEAN-MARIE
Administrateur

Administrateur
JEAN-MARIE
Messages : 1466
Date d'inscription : 25/10/2011
Age : 71
Localisation : Westerlo
Pays : Belgique

https://gutbrod-motostandard.forumactif.com/portal

MC7 HIRTH...et sa remorque motrice - Page 2 Empty
MessageSujet: Re: MC7 HIRTH...et sa remorque motrice   MC7 HIRTH...et sa remorque motrice - Page 2 Icon_minitimeMar 8 Juil 2014 - 12:09

Bonjour JP et les autres,

Eh bien cela avance, te connaissant tu en feras du beau boulot.  MC7 HIRTH...et sa remorque motrice - Page 2 2698908354

A+,
Revenir en haut Aller en bas
https://gutbrod-motostandard.forumactif.com/portal
GORDINI07
Membre permanent

Membre permanent
GORDINI07
Messages : 1321
Date d'inscription : 26/08/2012
Age : 69
Localisation : NÎMES
Pays : France


MC7 HIRTH...et sa remorque motrice - Page 2 Empty
MessageSujet: Re: MC7 HIRTH...et sa remorque motrice   MC7 HIRTH...et sa remorque motrice - Page 2 Icon_minitimeMar 8 Juil 2014 - 13:54

MERCI Jean-Marie

j'ai sorti le joint :

MC7 HIRTH...et sa remorque motrice - Page 2 Remorq23

c'est pas la pièce la plus chère !!!

MC7 HIRTH...et sa remorque motrice - Page 2 Joint10

a+
JP
Revenir en haut Aller en bas
GORDINI07
Membre permanent

Membre permanent
GORDINI07
Messages : 1321
Date d'inscription : 26/08/2012
Age : 69
Localisation : NÎMES
Pays : France


MC7 HIRTH...et sa remorque motrice - Page 2 Empty
MessageSujet: Re: MC7 HIRTH...et sa remorque motrice   MC7 HIRTH...et sa remorque motrice - Page 2 Icon_minitimeMer 9 Juil 2014 - 7:30

Bonjour
Pour info la doc "éclaté de la remorque motrice " comporte une erreur (inversion de chiffres !) concernant les dimensions du joint

MC7 HIRTH...et sa remorque motrice - Page 2 Captu648

a+
JP
Revenir en haut Aller en bas
Lucky Luke
Modérateur

Modérateur
Lucky Luke
Messages : 660
Date d'inscription : 10/07/2012
Age : 65
Localisation : Entité de Charleroi
Pays : Belgique


MC7 HIRTH...et sa remorque motrice - Page 2 Empty
MessageSujet: Re: MC7 HIRTH...et sa remorque motrice   MC7 HIRTH...et sa remorque motrice - Page 2 Icon_minitimeJeu 10 Juil 2014 - 23:36

Bonsoir JP,

D'après tes clichés, c'était pas d'hier que les joints à lèvres avaient perdu leurs fonctions.

Vu le stade de "désossage", penses tu ouvrir le pont? (suis curieux de voir l'intérieur  cyclops )


Revenir en haut Aller en bas
GORDINI07
Membre permanent

Membre permanent
GORDINI07
Messages : 1321
Date d'inscription : 26/08/2012
Age : 69
Localisation : NÎMES
Pays : France


MC7 HIRTH...et sa remorque motrice - Page 2 Empty
MessageSujet: Re: MC7 HIRTH...et sa remorque motrice   MC7 HIRTH...et sa remorque motrice - Page 2 Icon_minitimeVen 11 Juil 2014 - 6:52

Bonjour
Je pense que je vais l'ouvrir....par curiosité !!!!  lol!

je voudrais savoir si la couronne est en bronze ou pas et vérifier l'état de ses dents !

a+
JP
